CÁLCULOS PARA CHAPAS

Entenda a dobra.
Antes de cortar.

Tolerância, dedução e as medidas da dobra. Um caminho claro da chapa à peça.

Como funciona
Cálculo gratuito. Sem conta.
ESTUDO DO MATERIAL — 01ALUMÍNIO DOBRADO

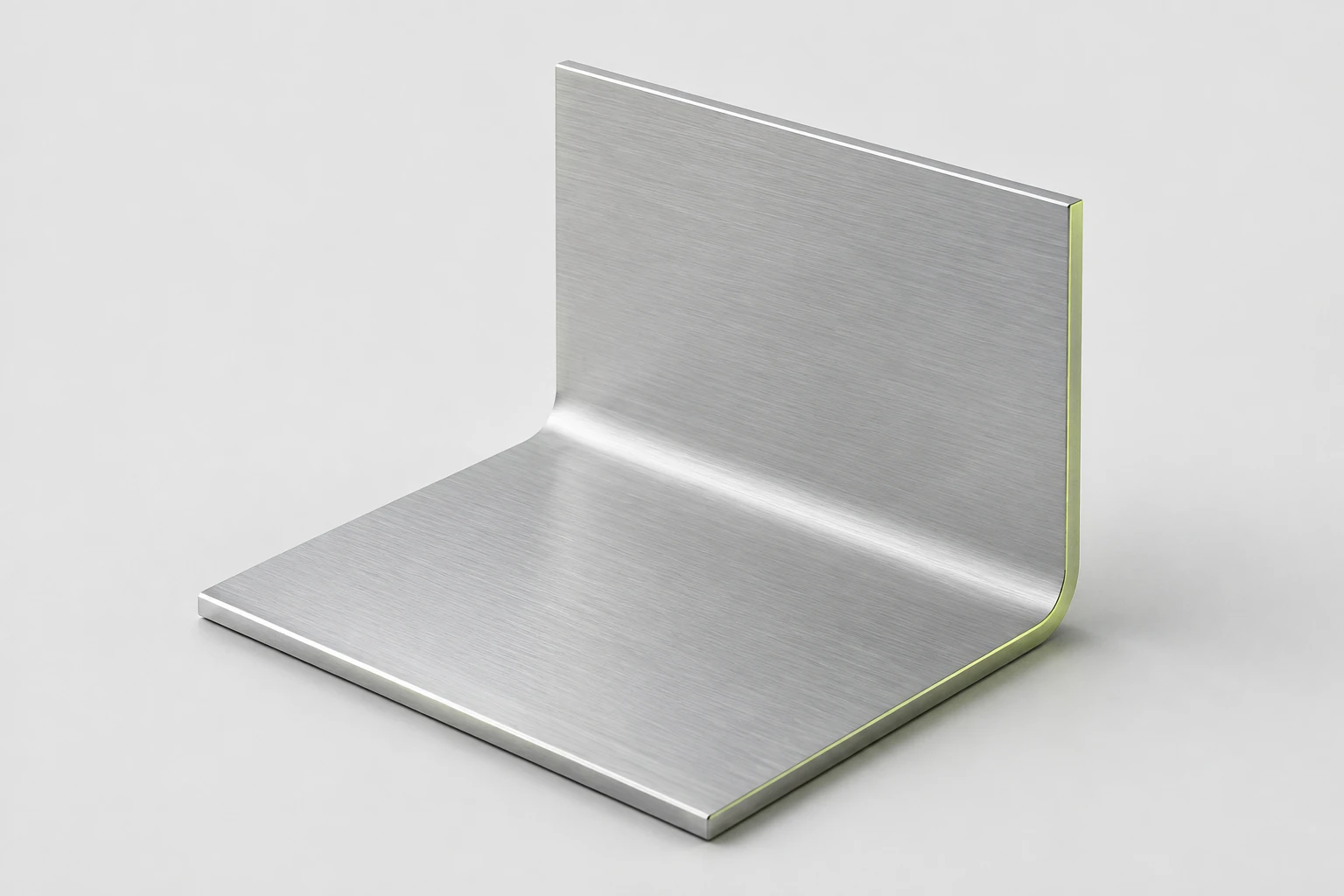

Chapa de alumínio escovado dobrada em L, com um reflexo verde discreto na borda
DA CHAPA À FORMA
01 /Fórmulas que você pode conferir
02 /Milímetros ou polegadas
03 /Calculado no seu dispositivo
MENOS DÚVIDAS. MAIS CLAREZA.

SUA BANCADA

O encaixe começa aqui.

Ajuste os dados. Veja a relação.
Guarde o cálculo.

01

Tolerância de dobra e dedução

01 / DADOS

Use ponto ou vírgula decimal; não use separadores de milhar.

mm
mm
°
i

Valores de exemplo, não parâmetros do material. Use o fator K medido para seu processo.

O ângulo indica quanto a chapa foi dobrada a partir do plano.
Uma dobra em ângulo reto tem 90°.
02 / GEOMETRIA
TRA = 90°Eixo neutro
Eixo neutroSeção · sem escala
03 / RESULTADO
Tolerância de dobra BA
4,398mm

O comprimento plano da zona dobrada.

Dedução de dobra BD3,602mm
Recuo externo OSSB4,000mm
A FÓRMULABA = α × (R + K × T)Entenda o cálculo

UMA DOBRA POR VEZα é o ângulo de dobra em radianos. Faixa ilustrada: 15–150°. Os resultados dependem dos dados de material e ferramentas informados.

OS CONCEITOS, CONECTADOS

Valores diferentes.
A mesma peça
de metal.

Entenda o que cada valor indica e onde ele entra no trabalho.

Resolva um exemplo
01 / TOLERÂNCIABA

Considere a dobra.

Some o comprimento do eixo neutro aos trechos retos da planificação.

Abrir ferramenta
02 / DEDUÇÃOBD

Parta das dimensões externas.

Relacione cotas externas bem definidas ao comprimento planificado.

Abrir ferramenta
03 / CALIBRAÇÃOK

Use os valores da sua oficina.

O fator K depende do processo. Uma dobra de teste medida dá contexto ao valor.

Abrir ferramenta
04 / ESPESSURAGA

Conheça a chapa.

Gauge é uma referência nominal. A espessura medida é mais adequada para calcular.

Abrir ferramenta

O MÉTODO IMPORTA

Um resultado depende
de
suas premissas.

Mantenha a geometria visível.
Mantenha claros os dados de entrada.

Ler a referência da fórmula
01

A tolerância se soma. A dedução se subtrai.

Em uma dobra, a tolerância é o comprimento da região curva. A dedução é subtraída da soma das duas cotas externas.

BA = α × (R + K × T)BD = 2 × OSSB − BA
02

Seu fator K precisa de contexto.

Material, espessura, raio e ferramentas influenciam. O exemplo usa K = 0,4 para explicar a relação; não é um parâmetro recomendado de produção.

Use um valor obtido de uma dobra de teste medida nas mesmas condições de processo.

03

Confira o processo, além das casas decimais.

Mais casas decimais não tornam confiável um dado desconhecido. Confirme cotas, convenção angular e material; depois confira com uma amostra e a tolerância do desenho.
